Для изготовления рычагов передней подвески мы решили
взять холоднодеформированную бесшовную трубу диаметром 42 мм со стенкой
3.5мм. ст 20 . Думаю, что труба достаточно жесткая, что бы уберечь
передний кардан от повреждений.
|
|
Для изготовления рычагов передней подвески мы решили
взять холоднодеформированную бесшовную трубу диаметром 42 мм со стенкой
3.5мм. ст 20 . Думаю, что труба достаточно жесткая, что бы уберечь
передний кардан от повреждений. |
|
|

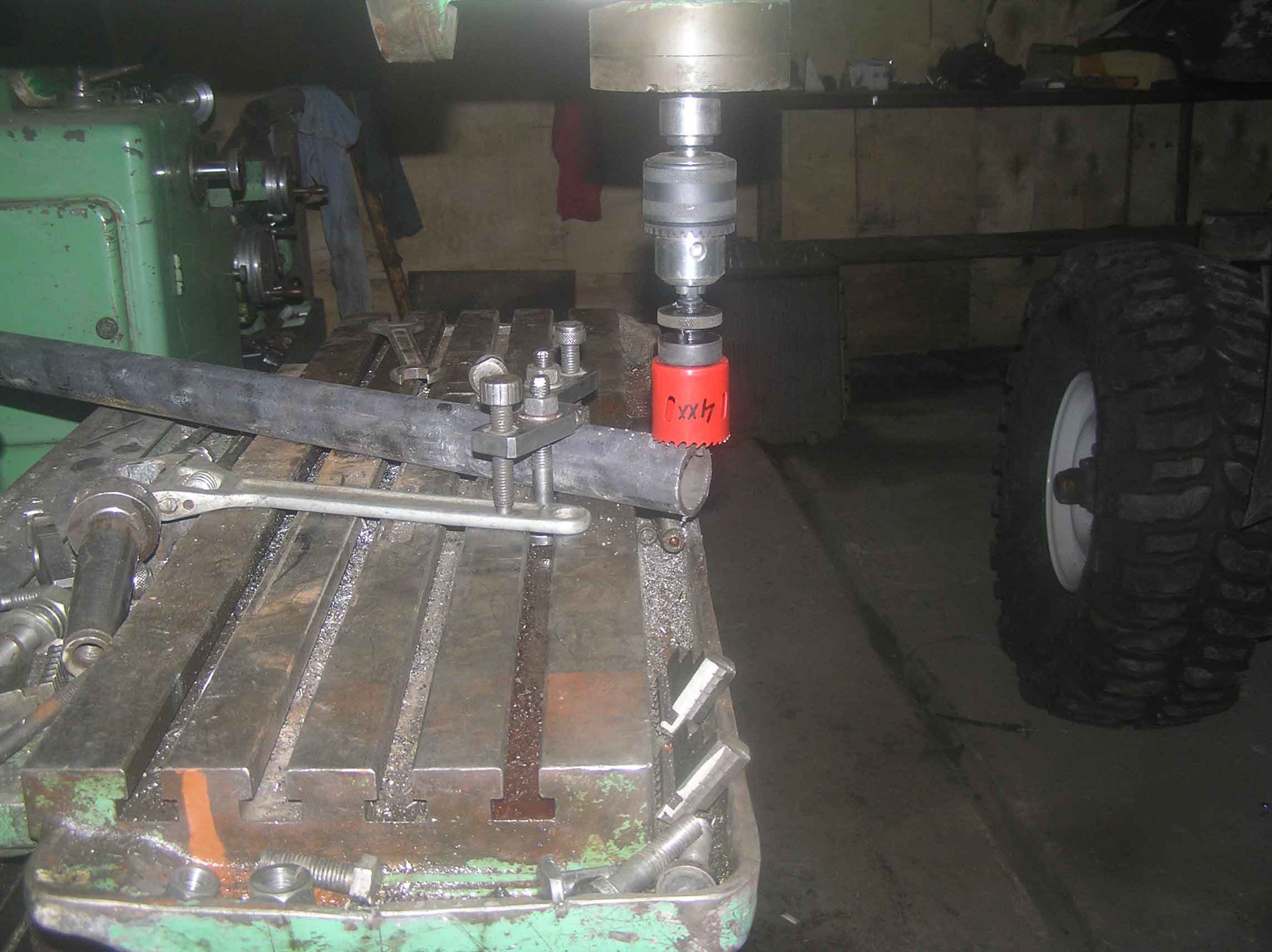

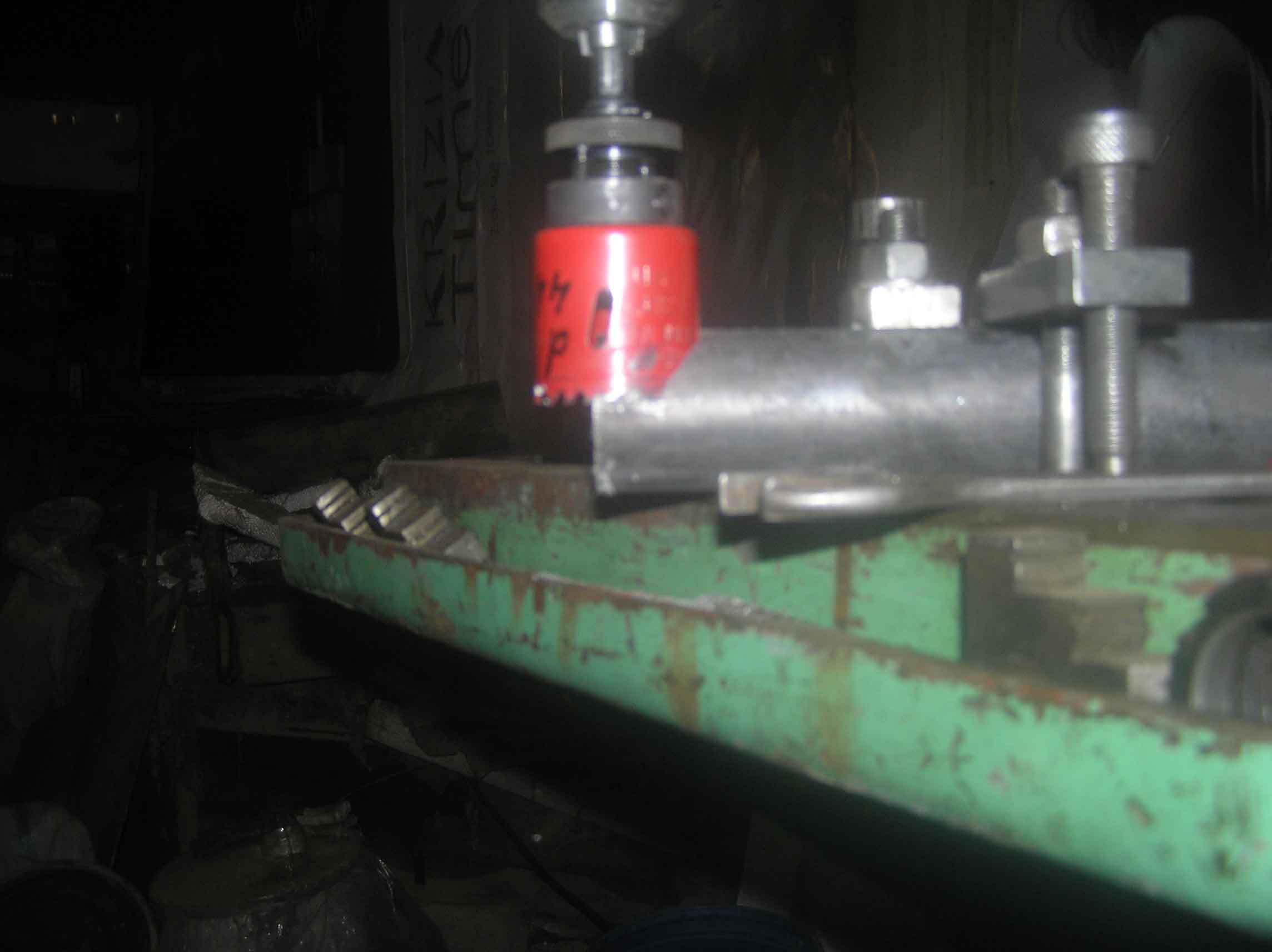

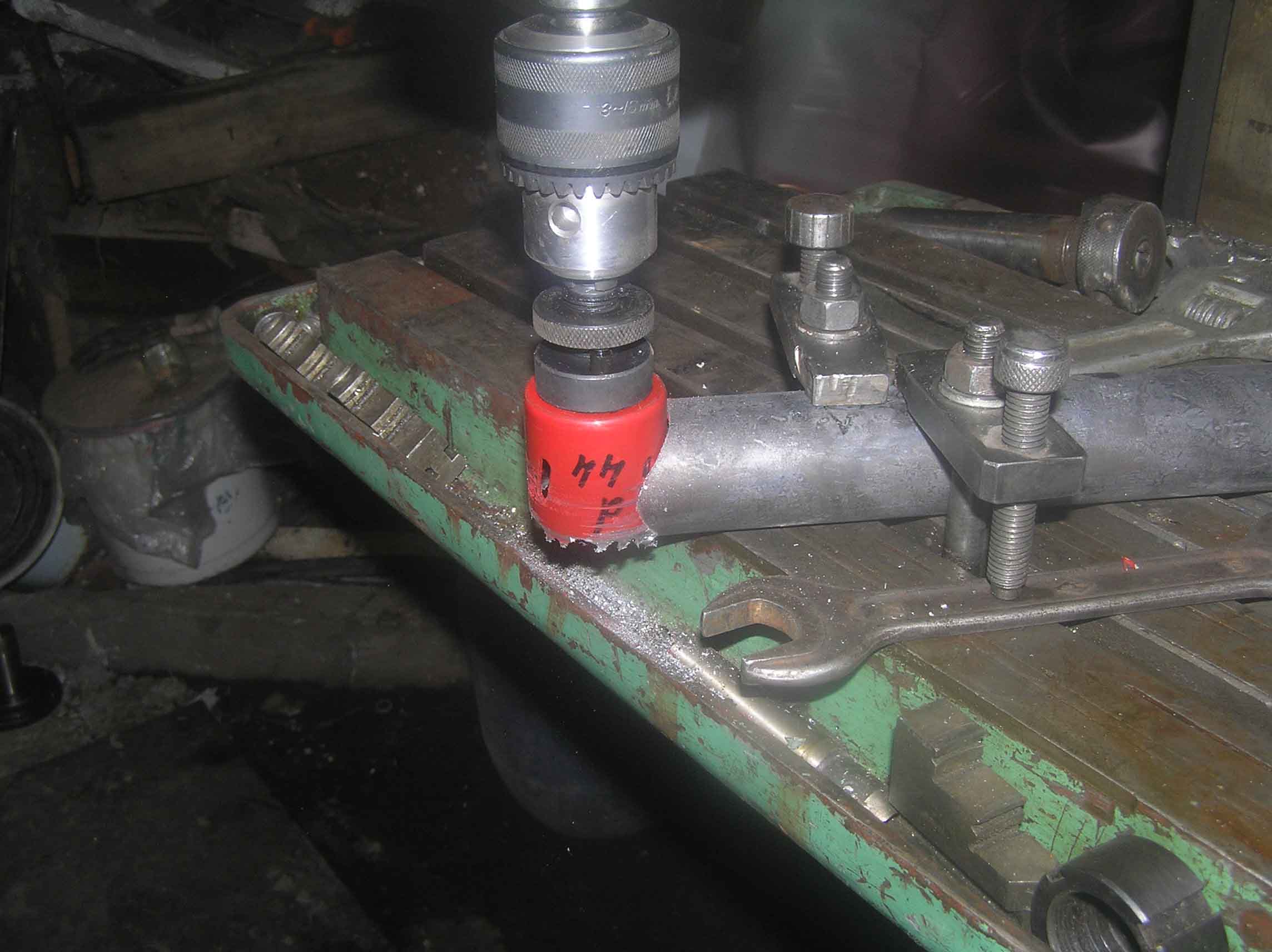

Для того, что бы сварить трубы под прямым углом обрабатываем место
под сварку с помощью коронки. |
|
|
Прежде чем удалось подобрать необходимые скорость обработки и
подачи, одна коронка лишилась доброй половины зубов. |
|
|
Работа с коронкой признана дорогой и не технологичной. Подобрать
подачу так, что бы не ломались зубы так и не удалось. Торцевать рычаг
проще цилиндрической фрезой. |
|
|

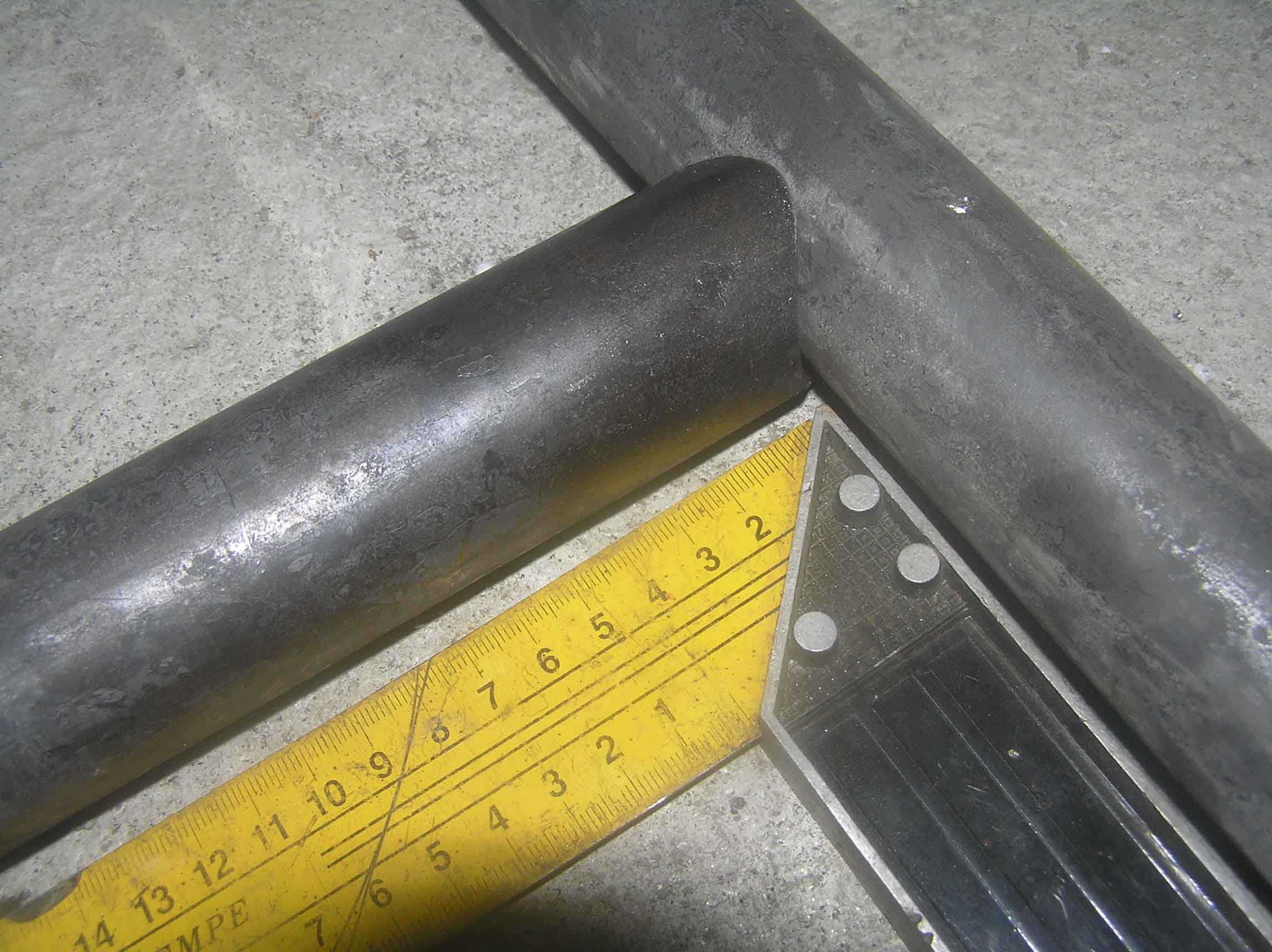

Получилось ровно и аккуратно |
|
|

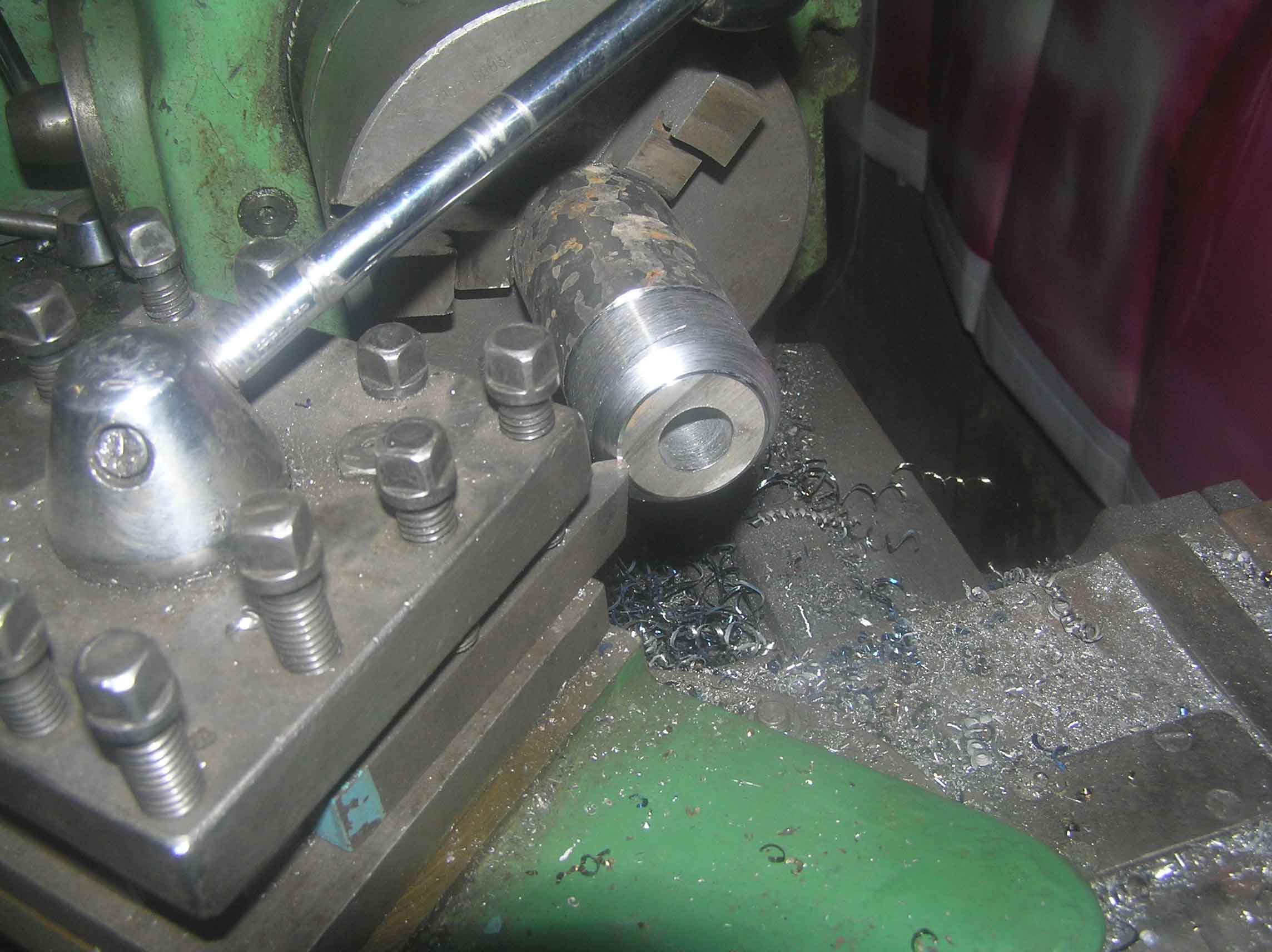

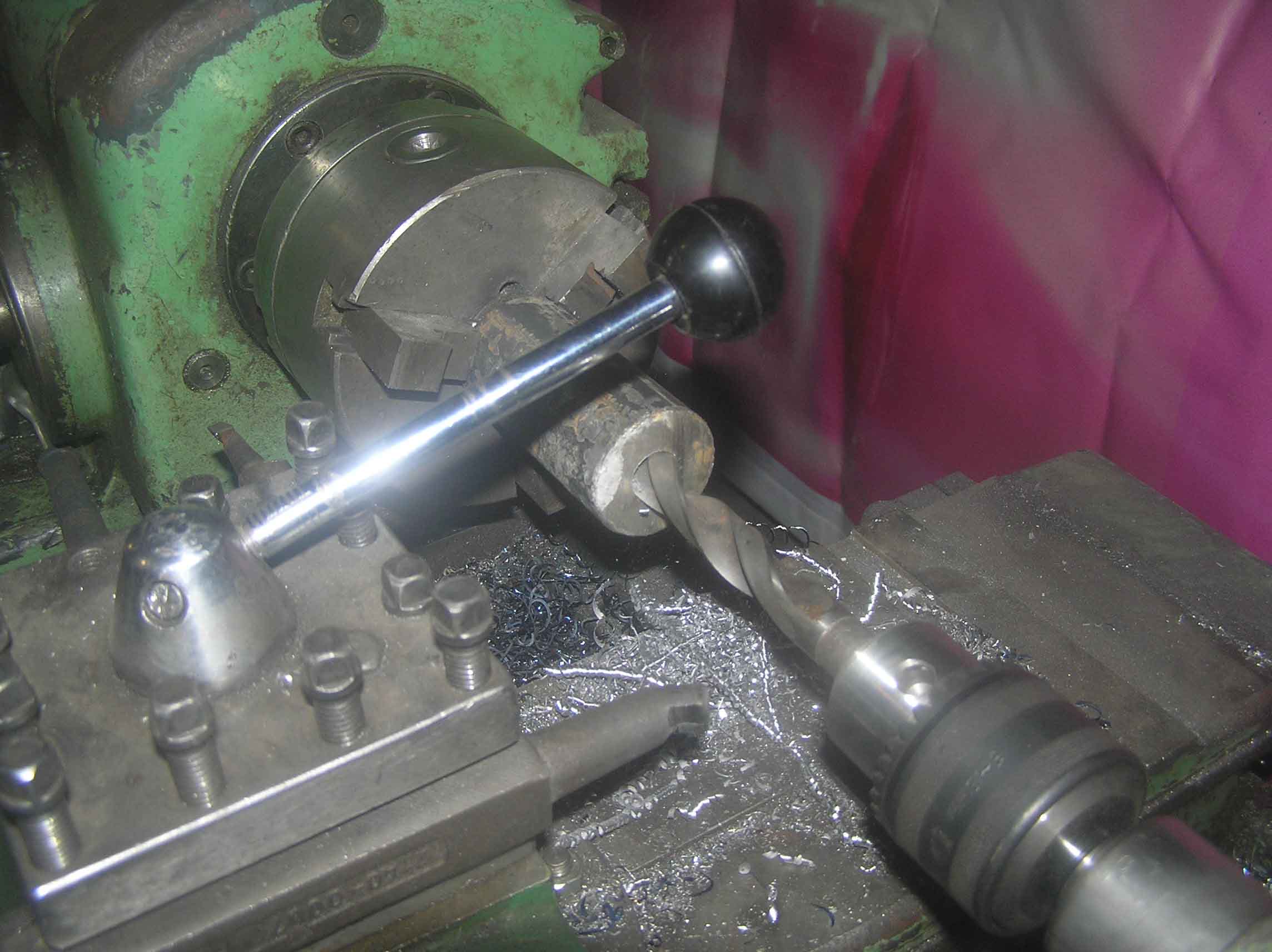

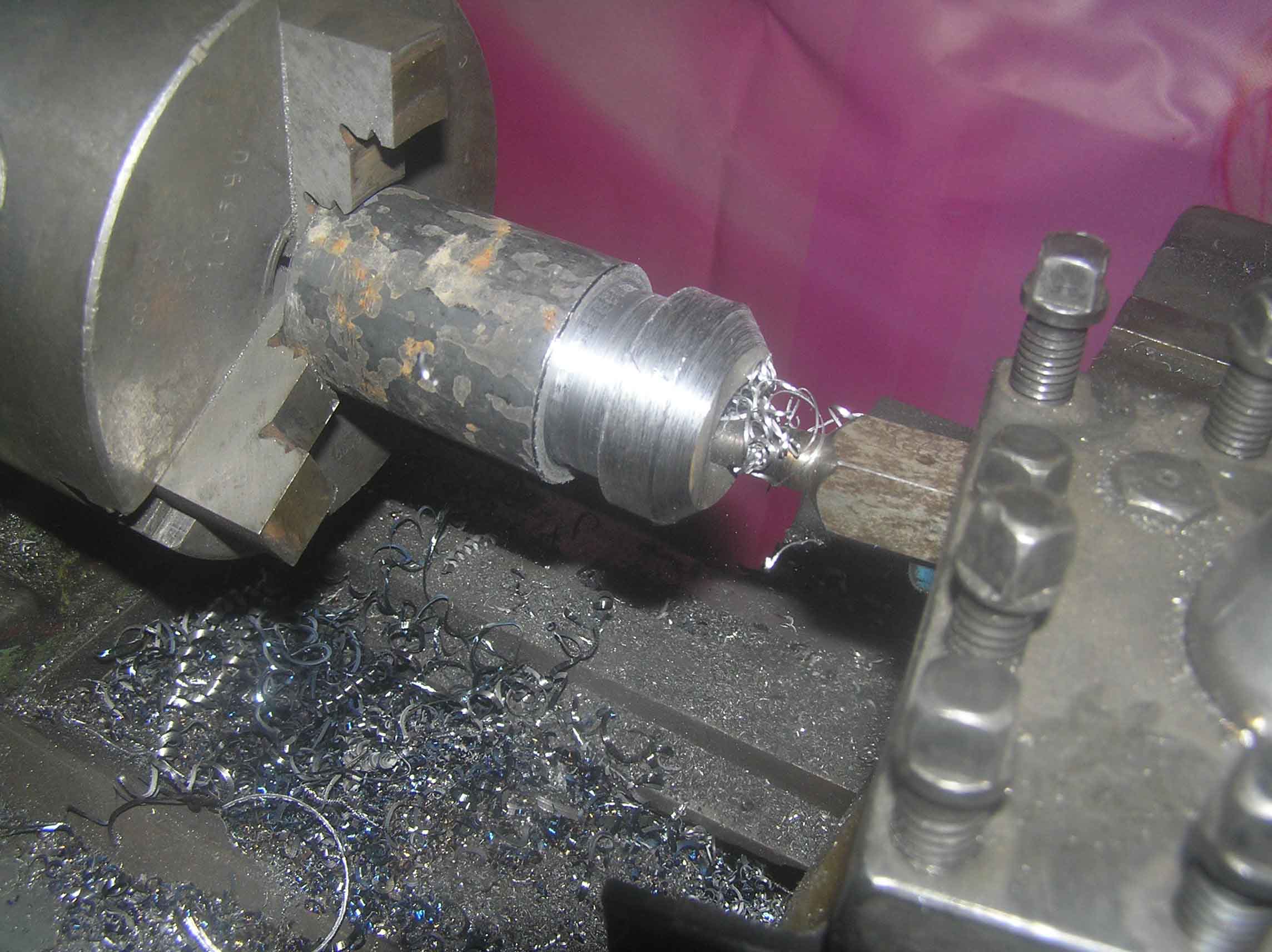

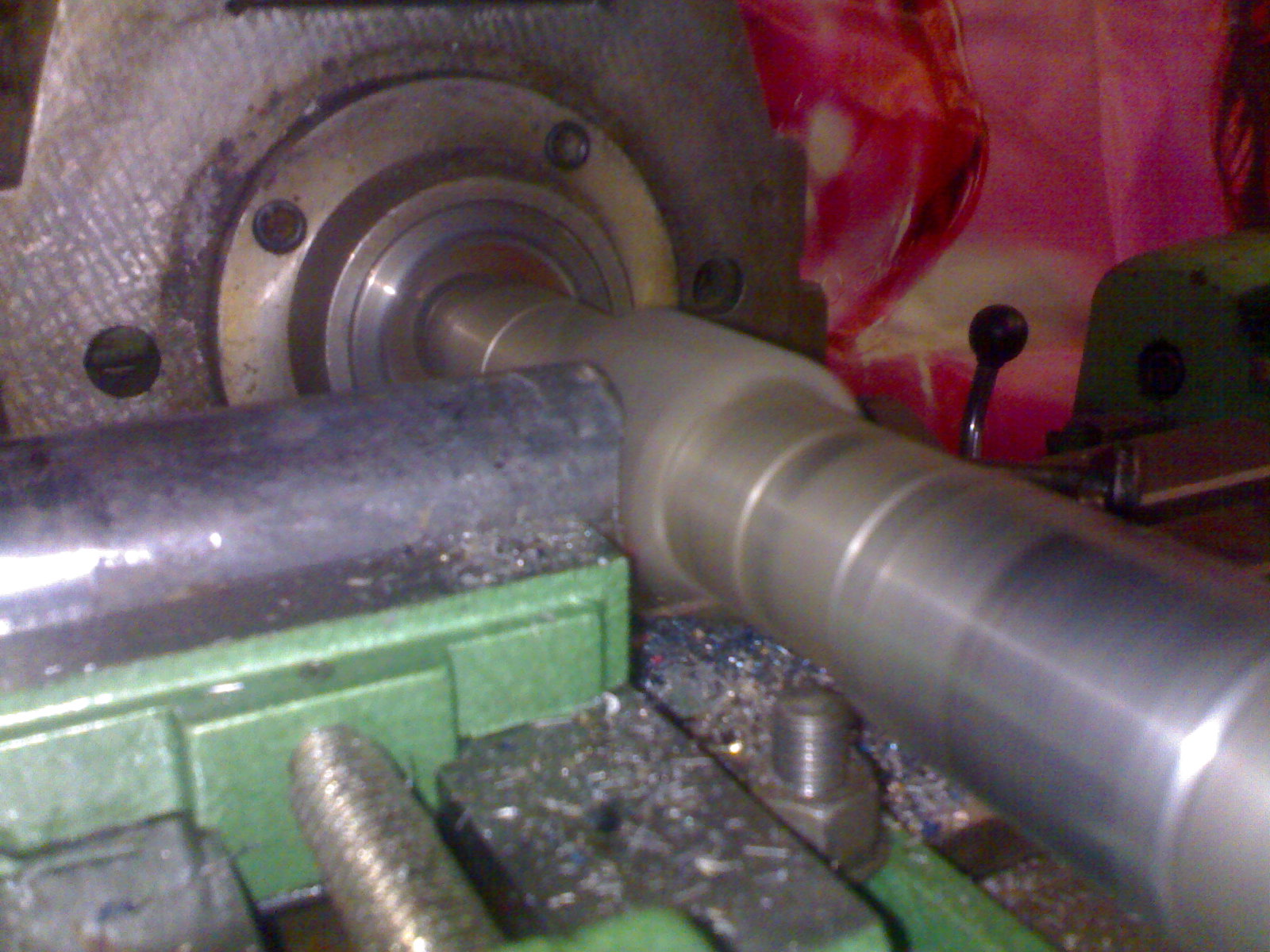

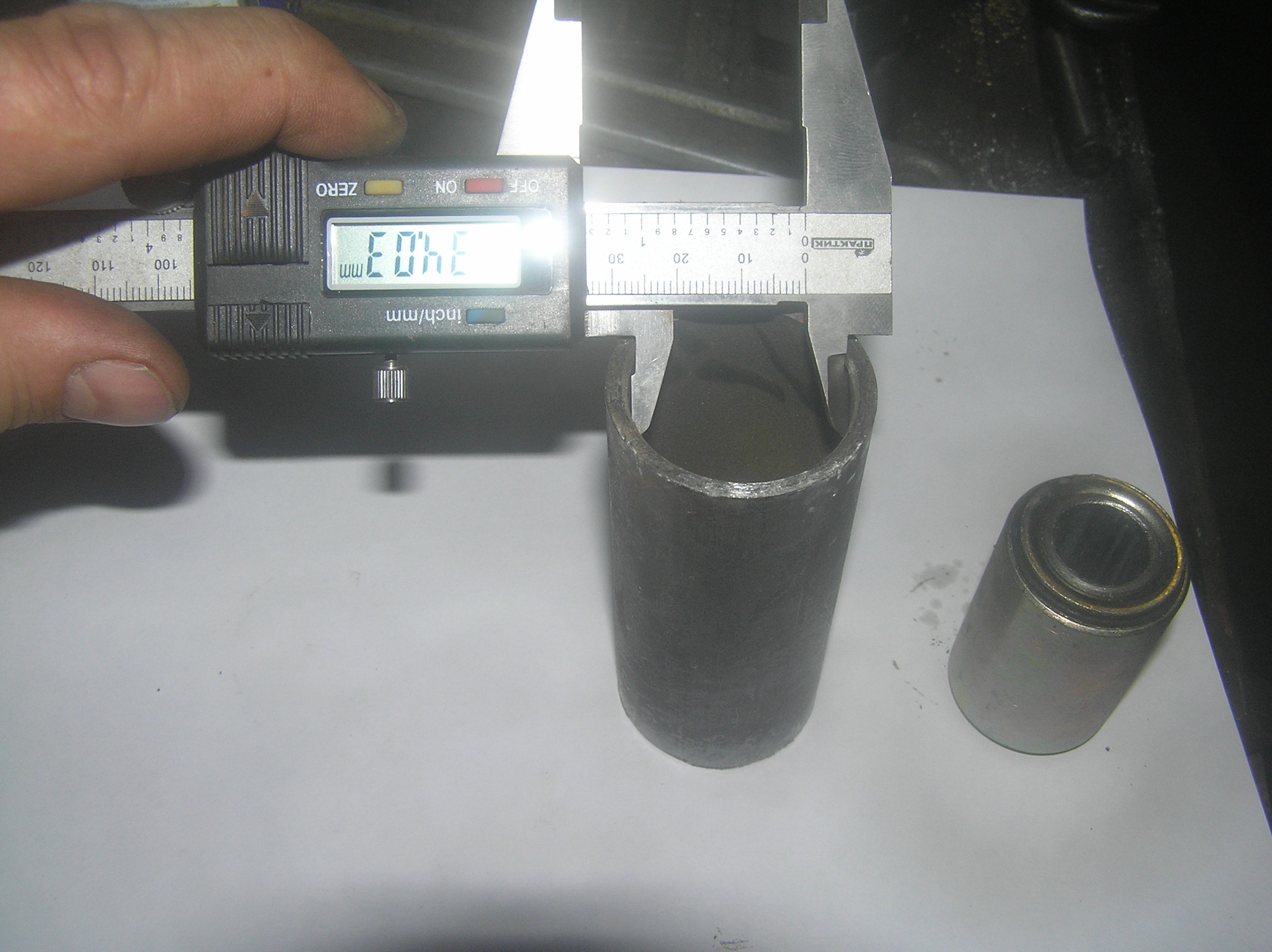

Теперь изготовим втулку под салейнтблок. (Для тех кто в теме,
отвечаю.. Обратные кулачки стоят потому, что менять на прямые на 10
минут было лень :)) |
|
|

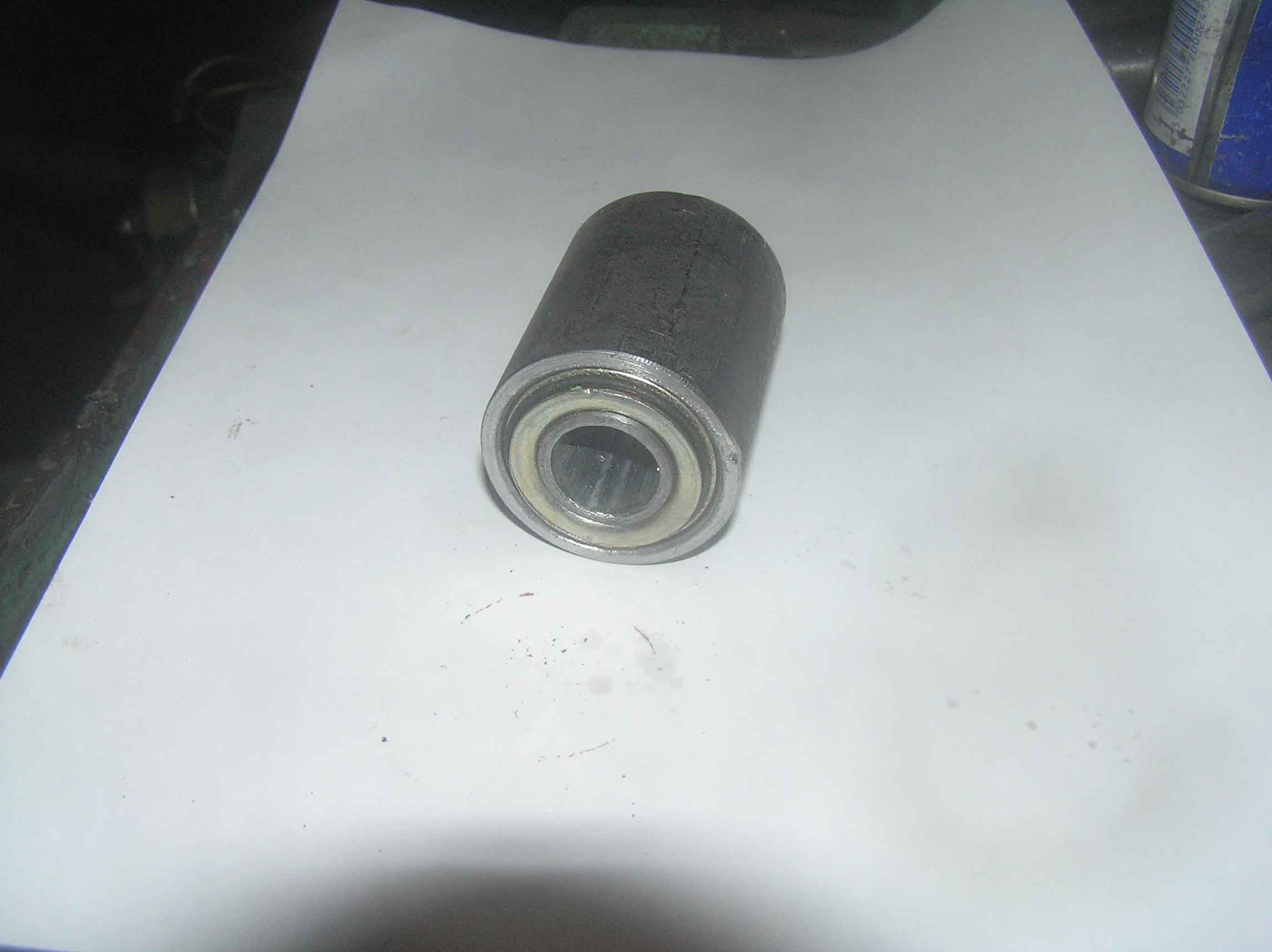

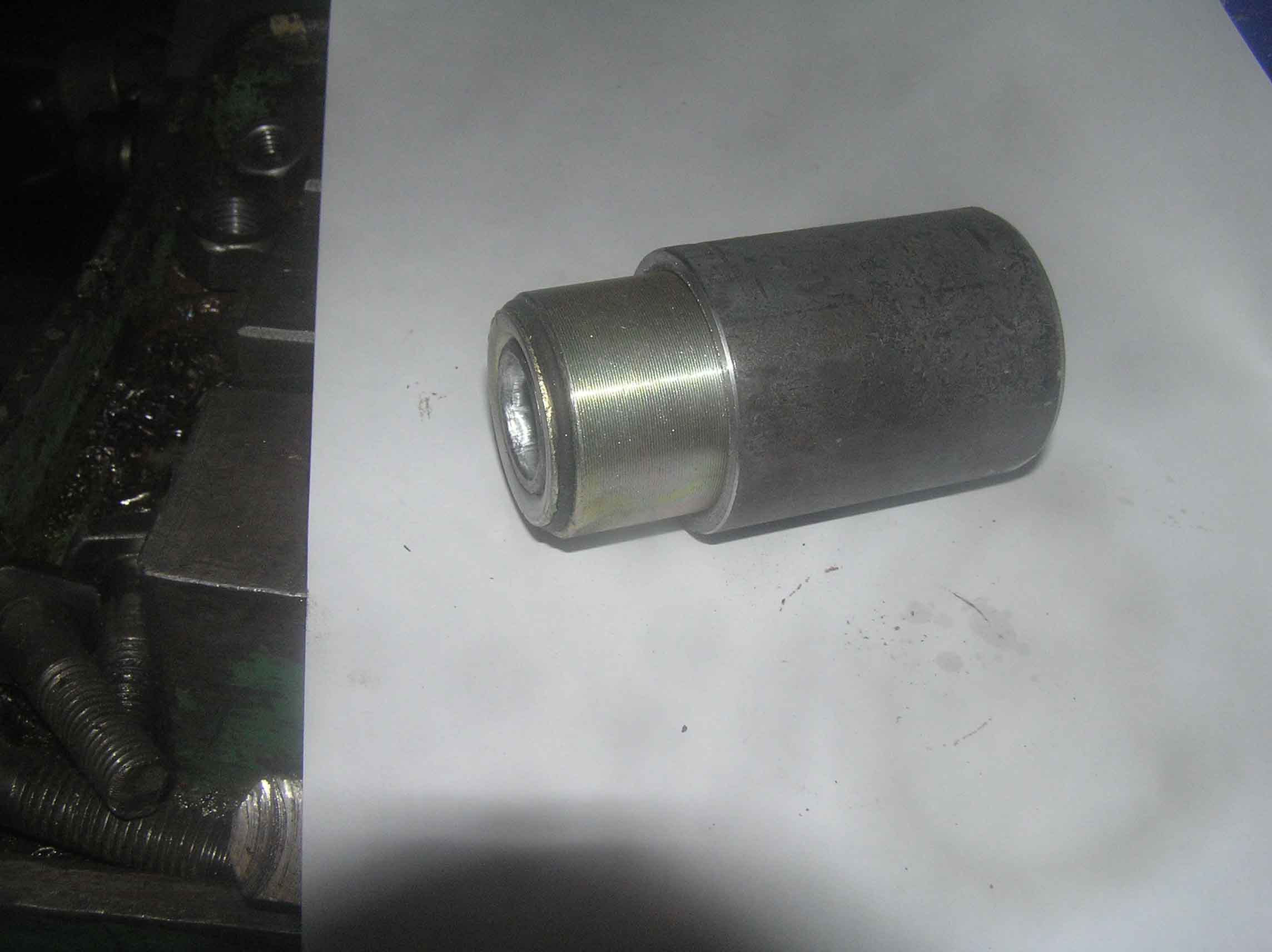

Ну вот, втулка готова. |
|
|

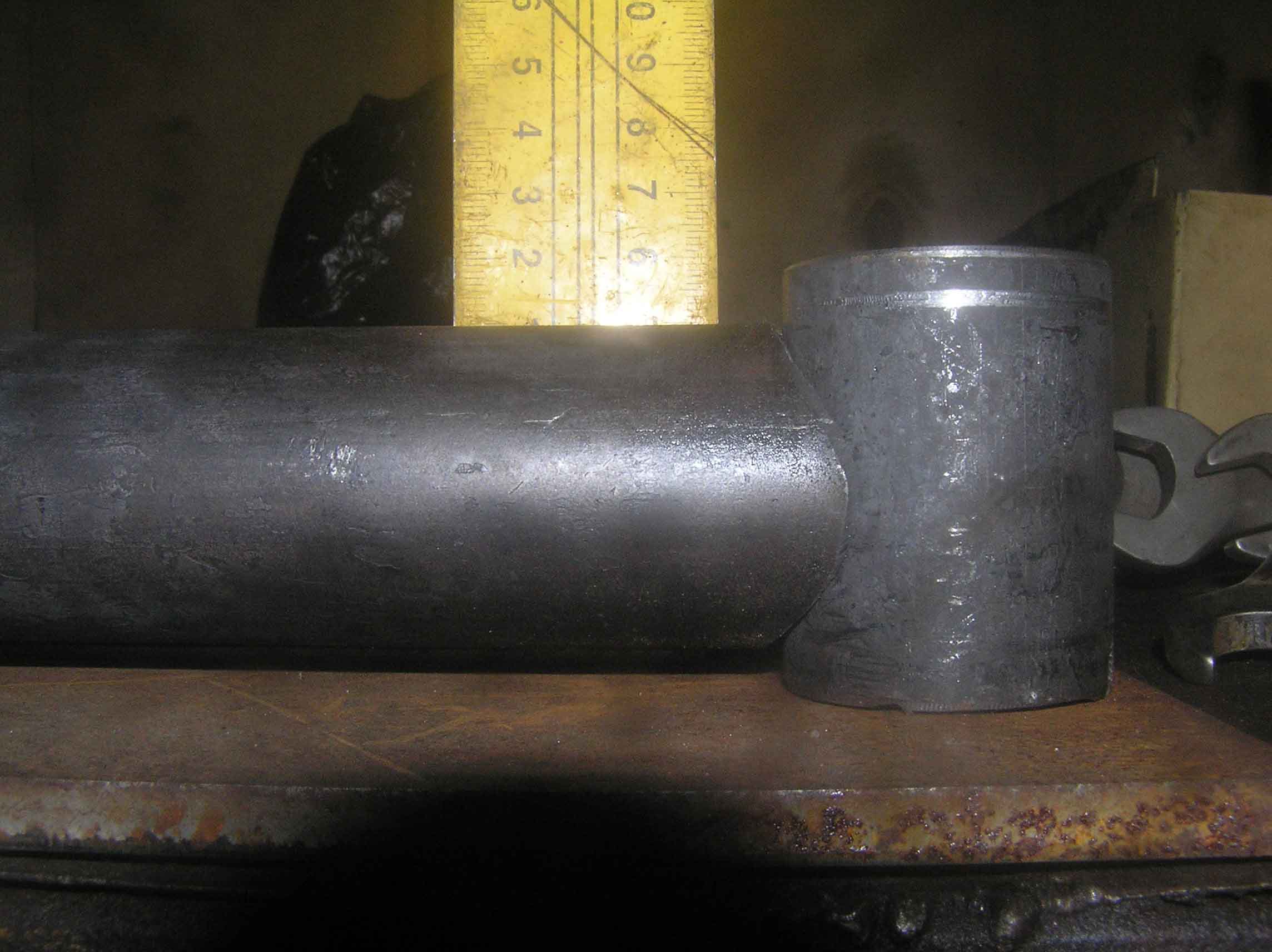

Выставляем деталь под сварку. Что бы исключить ошибки установим
деталь в кондуктор.. |
|
|

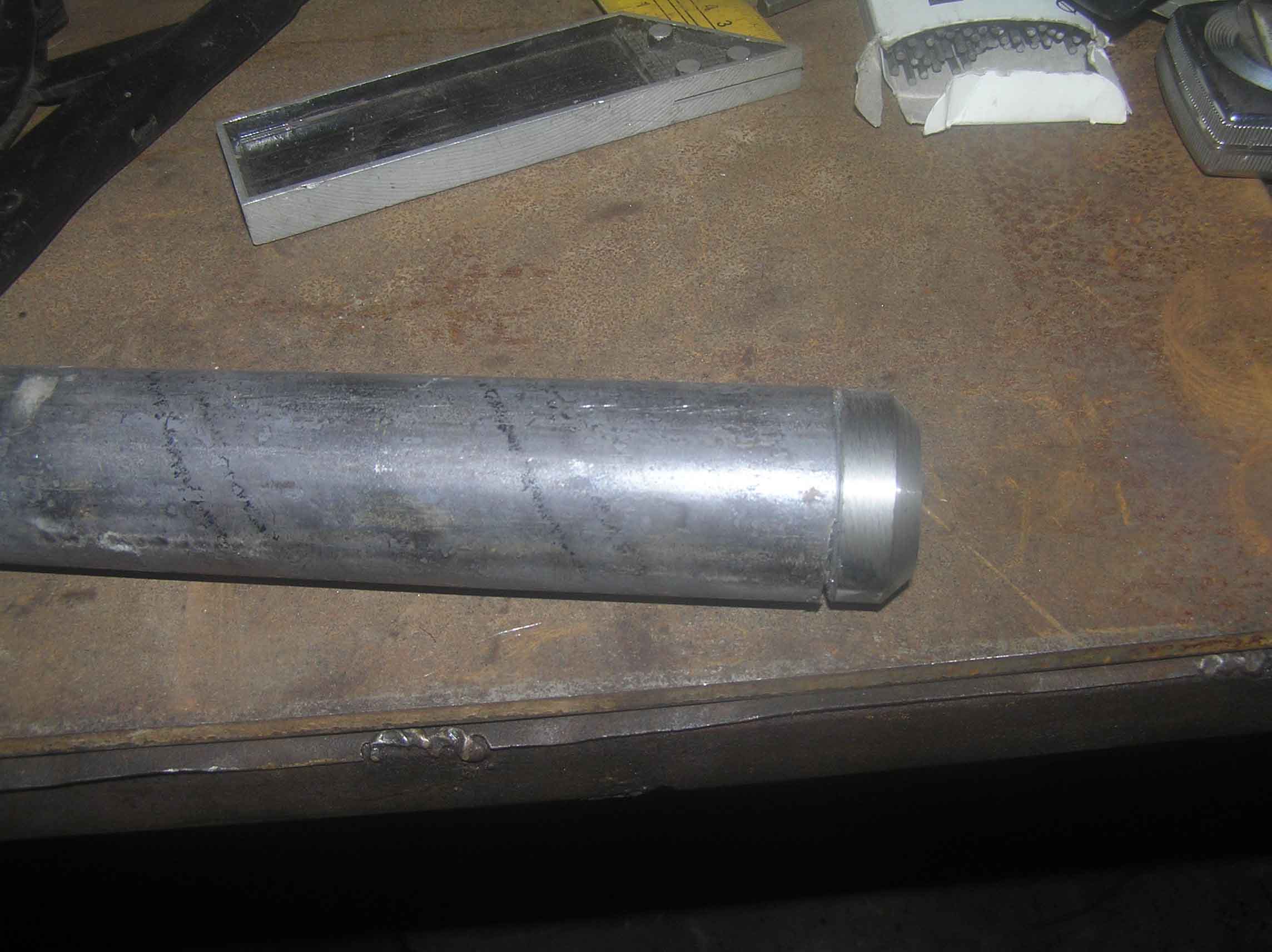

Для того что бы вварить болт креплений сайлентблока вытачиваем специальную заглушку. |
|
|
Все, рычаг готов к сварке. |
